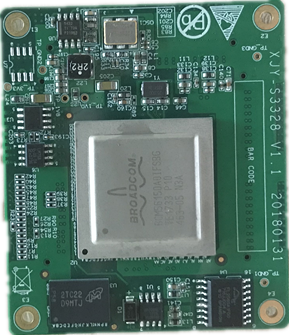

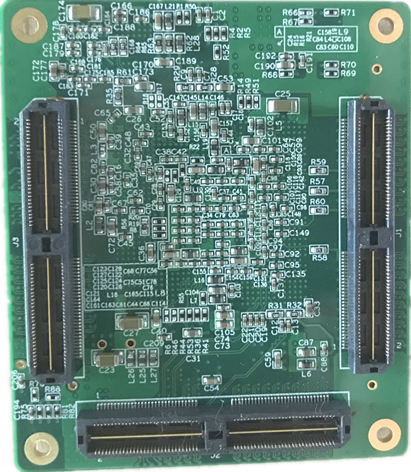

XJY-S3328 核心模塊

1.      概述




本文是針對在核心交換模塊 XJY-S3328 上開發各種接口板卡的說明文檔。
XJY-S3328 核心模塊是基于以太網路由及交換的核心交換模塊。核心模塊體積小巧,默認最高支持  16  個千兆電口及  4  個萬兆光口。以 XJY-S3328 為核心模塊,您可以在滿足行業技術需求的基礎上得到最高性價比的產品,并以您獨特的產品形態快速投放市場。
XJY-S3328  核心板采用沉金工藝,100%工業寬溫元件制造,電路板符合 IPC 標準。電磁兼容性達到 4 級,工作溫度-40~85 度,平均無故障工作時間超過 100 萬小時,功耗不超過 12瓦。
XJY-S3328 核心模塊為無風扇被動散熱設計,采用散熱冷板散熱,其工作溫度范圍可達到-40℃~85℃;核心模塊采用工業級設計,其電磁兼容性滿足 4 級標準。

1.1   供電方式及順序


XJY-S3328 核心模塊可以通過其自身的J2 插座中的 VDD1_0V和J3插座中的VDD3_3V 定義插針進行供電。注意1V電壓最大電流12A,3.3V電壓最大電流3A設計時請提供足夠的余量,防止核心模塊工作異常。其中精度要求:3.3V±5%、1.0V±2%

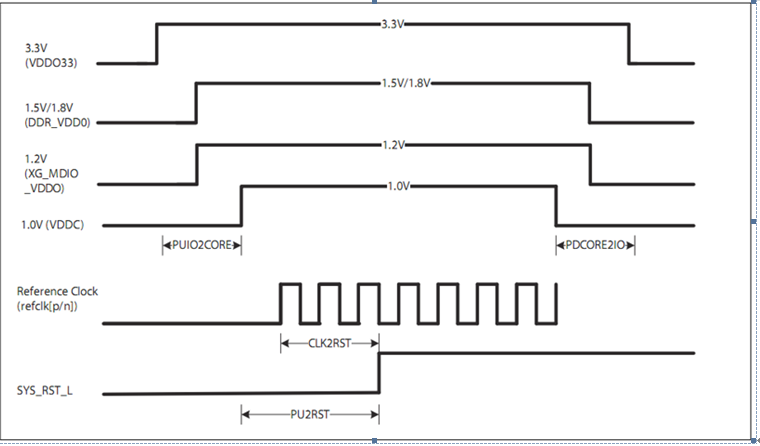

電源上電順序參考下圖:

1.2   散熱模式


XJY-S3328 核心模塊必須具備相應的散熱處理。否則將在高溫下無法正常工作。典型的散熱處理方式包括主動散熱及被動散熱兩種方式:
如采用主動散熱方式,需要在高熱區域上安裝散熱器,并通過強制性對流對散熱器進行降溫;
如采用被動散熱方式,需要通過導熱硅膠等手段將高熱區域與散熱器緊密接觸,并確保散熱
器具備足夠的面積。

1.3   網管方式


XJY-3328 核心模塊具備全網管功能,可以支持 WEB、命令行、及本地 Console。除了標準的網管方式,核心板自身具備詳細的網管信息,包括端口狀態,端口數據統計,CPU占用率,溫度等參數。這些信息都可以通過命令行、WEB、和標準的 SNMP 協議獲得。

1.4   功能列表


二層軟件功能


Spanning  Tree IEEE  802.1D -Spanning Tree
IEEE  802.1w -Rapid SpanningTree
IEEE  802.1s -Multiple Spanning Tree
Flow  Control 802.3x  (Full-duplex) / Back-Pressure (Half-duplex)
VLAN VLAN  Group: 4K
Tagged  VLAN : 4K
QinQ
MAC-Based  VLAN
Protocol-Based  VLAN
Link  Aggregation IEEE  802.3ad -Link Aggregation Control
Protocol  (LACP)
IGMP  Snooping IGMP  Snooping v1/v2/v3
Querier  support/ IGMP Filtering, IGMP Leave Proxy,
Immediate  Leave
Storm  Control Broadcast  / Multi-cast / Un-known Unicast
QoS Number  of Priority queue: 8 queues/ port
Scheduling  for priority queue: WRR/Strict Priority
scheduling/Hybrid
CoS
802.1p/  IP Precedence/ IP TOS Precedence
IP  DSCP/ Port based Priority
Rate  Limiting: Ingress/Egress: 1Kbps/ 1pps granularity
DiffServ  (RFC2474) remarking

三層軟件功能


IPv4/IPv6 Supports  IPv4/IPv6 Protocol
DHCP  Server Support  DHCP server
Static  Routing Supports  Static Routing 64
PIM-SM,PIM-DM Support  PIM-SM,PIM-DM
RIP Support  RIP v1/v2
OSFP Support  OSPF v1/v2
VRRP Support  VRRP

網絡管理功能


Management  Interface Web  Based Management
Command  Line Interface (CLI)
Telnet
SNMP Support  v1, v2c, v3
NTP/LLDP Supports  NTP/LLDP
Remote  Ping Supports  Remote Ping
DHCP Client/  Relay/ Option82/ Snooping
Port  Mirroring One  to One/ Many to One
